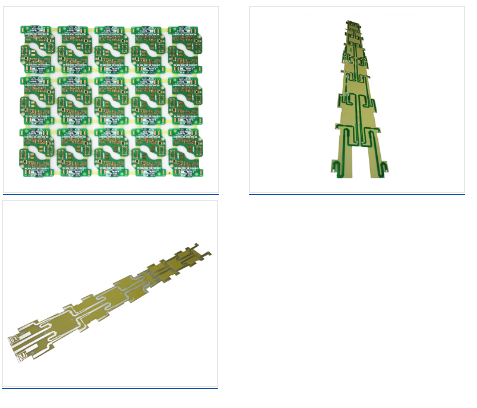

通讯移相PCB是专门设计用于射频（RF）通信系统中的相位调整和控制的电路板。这些板通常包括射频（RF）电路、相位移动器和相位调整电路，以实现对信号的精确控制和调整。

应用场景

通讯移相PCB广泛应用于以下通信应用场景中：

1.射频（RF）通信系统：用于射频通信系统，包括2G、3G、4G和5G基站、卫星通信设备和雷达系统。

2.无线通信：用于支持无线通信设备、基站和天线系统，以调整和优化信号传输。

3.卫星通信：用于卫星通信系统中的信号控制和调整。

产品特色

1.相位调整能力：通讯移相PCB具有相位调整电路，允许对射频（RF）信号的相位进行精确控制，以满足通信需求。

2.高频特性：这些板通常具有优化的高频特性，以适应射频（RF）通信系统的高频要求。

3.抗干扰性：通讯移相PCB通常具有抗电磁干扰（EMI）和抗射频干扰特性，以确保信号质量。

4.小型化设计：由于在通信系统中通常需要紧凑的空间，这些板通常具有小型化设计，以适应有限的空间。

5.物理支持：这些板通常提供物理支持和固定装置，以确保设备的稳定安装。
