通讯厚铜板

通讯厚铜板是一种PCB,其铜箔层相对较厚,通常远超过标准电路板的铜箔厚度。这些板通常具有两层或多层的结构,其中至少一层具有较厚的铜箔,用于支持高电流和高功率传输。


应用场景

通讯厚铜板广泛应用于以下通信应用场景中:

1.无线通信基站:用于2G、3G、4G和5G基站中,支持高功率射频(RF)传输、天线驱动器和功率放大器。

2.电源供应器:用于电源供应器、逆变器和直流-直流(DC-DC)转换器中,以支持高电流和功率传输。

3.高速数据传输:用于高速数据传输设备、网络设备和服务器中,以支持高带宽传输和信号稳定性。

4.军用通信:用于军用通信设备,包括军用雷达、卫星通信终端和通信终端。


产品特色

1.厚铜箔:通讯厚铜板具有较厚的铜箔层,通常在70μm(微米)以上,以支持高电流和功率传输。

2.高导热性:由于较厚的铜箔层,这些板通常具有良好的导热性,有助于散热和温度管理。

3.高电流容量:通讯厚铜板设计用于承受高电流负载,确保电路可靠运行。

4.高频特性:一些通讯厚铜板具有优化的高频特性,适用于射频(RF)应用。

5.多层结构:这些板通常具有多层的电路板结构,以支持复杂的电路布局和信号传输。

6.抗电磁干扰(EMI):通讯厚铜板通常具有良好的EMI屏蔽特性,以减少外部干扰。


相关产品

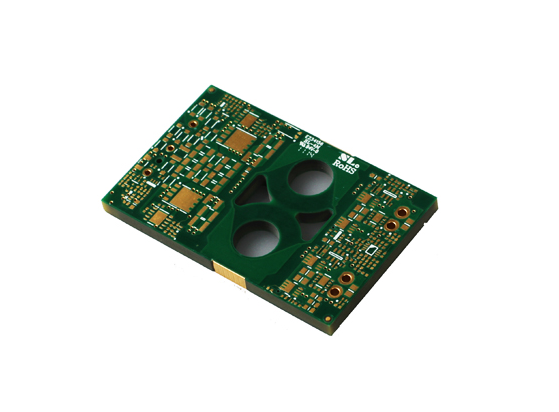

    通讯厚铜板
    产品分类:通讯厚铜PCB
    层数:16层
    板厚:3.6mm
    尺寸:58.42mm*36.83mm
    所用材料:FR4
    最小孔径:0.5mm
    表面处理:沉金
    应用领域:电子通讯
    特点:最大铜厚5OZ,盲埋孔


功率放大器 高频通信设备 基站设备 微波通信系统 车载通信设备 卫星通信系统 军事通信设备 高功率发射器

通讯厚铜板
通讯厚铜板
